Capatect-Universaldübel 053

Tellerdübel mit europäischer und nationaler Zulassung für die Befestigung von Capatect-WDVS A und B

­­

Anwendungsbereich

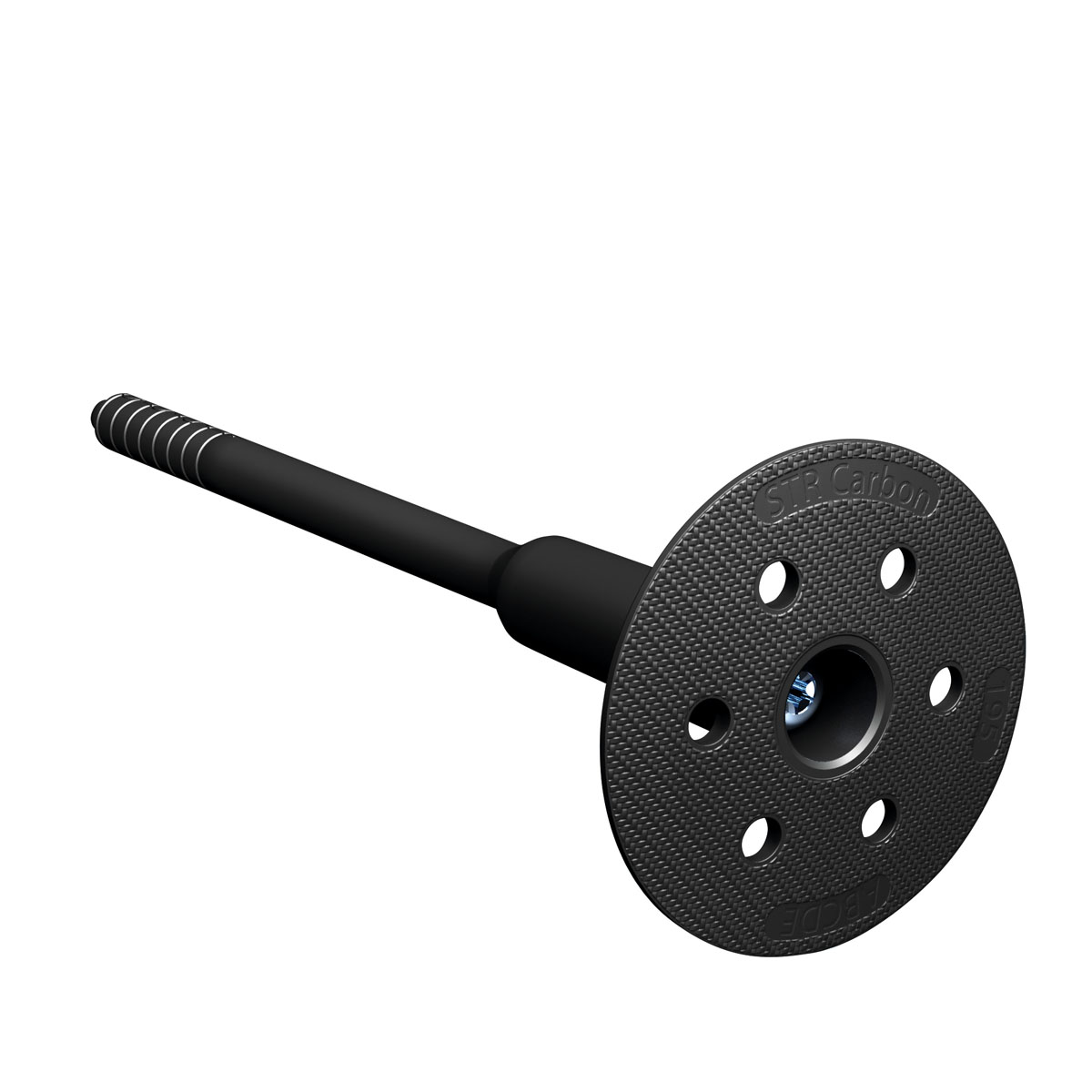

Der Capatect-Universaldübel besteht aus dem Dübelschaft, ∅ 8 mm, mit vormontierter, verzinkter Doppelgewindeschraube und dem Dübelteller, ∅ 60 mm. Der Dübelteller kann wahlweise bei der Montage auf der Dämmstoffoberfläche bündig, oder auch versenkt angeordnet werden. Bei oberflächenbündiger Montage wird die Schraube im Schraubenkanal mit dem CapatectUniversaldübel-PS-Stopfen abgedeckt. Bei versenkter Montage wird der Dübelteller mit der CapatectUniversaldübel-Rondelle PS-/ oder MW abgedeckt.

Zugelassene Zusatzbefestigung für Capatect-Fassadendämmplatten innerhalb des Capatect-WDVS A und B in dafür geeigneten Untergründen. Für Dämmstoffdicken: a) bei oberflächenbündiger Montage: d ≥ 60 mm b) bei versenkter Montage (nur bei komprimierbaren Dämmstoffen): d ≥ 80 mm

Eigenschaften

bei oberflächenbündiger Montage (Abdeckung der Schraube mit dem PS-Stopfen), Chi-Wert 0,002 W/K ■ bei versenkter Montage (Abdeckung des Dübeltellers mit der Rondelle), Chi-Wert 0,001 W/K ■ zeitsparende Verarbeitung ■ frässtaubfreie Montage ■ sichere Setzkontrolle und Verankerung in allen gängigen Wandbaustoffen

Untergrundvorbereitung

Planebene Verlegung der Dämmplatten, auf korrekte Randverklebung achten.

Montage

Die Montage der Dübel ist erst nach ausreichender Verfestigung des Kleberbettes (ca. 1 Tag) vorzunehmen.

Die Dübellänge ist so zu wählen, daß die Verankerungstiefe von mind. 25 mm im massiven Wandbaustoff bzw. mind. 65 mm im Porenbeton gegeben ist (ohne Berücksichtigung eventueller Altputzschichten oder sonstiger nicht tragender Zwischenschichten).

Montage Bei Überbrückung dickerer Schichten wie z. B. bei alten WDVS (Aufdopplung) oder Holzwolleleichtbauplatten ist zu beachten, dass die Länge des Montageschaftes unter dem Teller je nach Dübellänge variiert und berücksichtigt werden muss.

Dübellänge          Schaftlänge

115 - 155 mm  =   40 mm (wie Universaldübel 052)
175 - 195 mm  =   60 mm
215 - 255 mm  =   80 mm
≥ 275 mm        = 120 mm

Mit einer Bohrmaschine (bei Hochlochziegeln, Kalksandlochsteinen, Leichtbetonvollsteinen und Hohlblocksteinen ohne Schlag- und Hammerwirkung) sind die Dübellöcher, ∅ 8 mm, rechtwinklig in das tragende Bauteil einzubringen.

a) oberfächenbündige Montage Bohrloch ∅ 8 mm erstellen Bohrlochtiefe: im massiven Wandbaustoff: ≥ 35 mm, in Porenbeton: ≥ 75 mm Bohrloch von Staub und Mehl befreien Dübel in das Bohrloch eindrücken Schraube mit marktüblichem Schraubgerät dem Verstellschaft und Bit Torx T30 (ohne Anschlagscheibe) eindrehen, so daß der Dübelteller oberflächenbündig sitzt Mit dem PS-Stopfen die Schraube abdecken – fertig.

b) versenkte Montage Bohrloch ∅ 8 mm erstellen Bohrlochtiefe: im massiven Wandbaustoff: ≥ 50 mm, in Porenbeton: ≥ 90 mm Bohrloch von Staub und Mehl befreien. Mit marktüblichem Schraubgerät und dem Aufsatzwerkzeug (Capatect-Universaldübel-Tool Vario) mit Bit Torx T30 die Schraube eindrehen. Einstellen des Universaldübeltool Vario durch entfernen des Splints und einstellen auf die richtige Dübellänge. Durch axiales Verschieben des Trägerelements auf dem Verstellschaft werden die unterschiedlichen Einstellungen vorgenommen.

Achtung: Beim Verstellen des Tools ist darauf zu achten, nur die Anschlagscheibe zu umfassen, nicht das Schneidblech! Hierbei wird der Dämmstoff kreisförmig eingeschnitten und der Dübelteller ca. 20 mm tief versenkt. Sollte der Dübel in Untergrundabhängigkeit keine ausreichende Verankerung erfahren, wird der Teller nicht versenkt. In diesem Fall den Dübel mit ausreichendem Abstand daneben neu setzen. Universaldübel-Rondelle (PS oder MW) einsetzen – fertig. Kurzes Schneidblech für Dämmplatten d = 80 mm Langes Schneidblech für Dämmplatten d > 80 mm

Ergänzungsprodukte

Bei oberflächenbündiger Montage von Capatect-MW-Fassadendämmplatten DUO plus, Capatect-MW-Fassadendämmplatte 149 EXTRA / EXTRA L ist die Ø 90 mm und bei der Capatect-LS-Fassadendämmplatten VB 101 die Ø 140 mm Dübelscheibe zu verwenden.

Technische Informationen

Hinweis

Für Kinder unzugänglich aufbewahren. Vor Gebrauch stets Etikett und Produktinformation lesen.

Alle weiteren Informationen entnehmen Sie dem tech. Informationsblatt und dem Sicherheitsdatenblatt:
